Excavadora inteligente de Doosan.

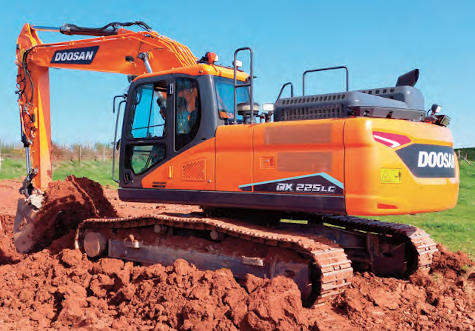

Excavadora Doosan DX225LC-7XLa nueva DX225LC-7X de Doosan.

Doosan ha presentado la nueva DX225LC-7X. Se trata de la primera excavadora de orugas “inteligente”, diseñada para que los operadores puedan trabajar con más rapidez y eficacia. Para ello, la DX225LC-7X ofrece unas impresionantes características de serie, incluida la tecnología completamente electrohidráulica (FEH). Las excavadoras Doosan son famosas por ofrecer unas funciones de serie más innovadores que otras máquinas del mercado. Por ejemplo, las nuevas características del modelo DX225LC-7 estándar, y de las demás excavadoras de tamaño medio de la gama DX-7 de Doosan, ofrecen importantes mejoras en cuanto a facilidad de control de la máquina, versatilidad, confort del operador, tiempo de actividad y rentabilidad, y, sobre todo, aumento de la productividad y la potencia.

El nuevo modelo inteligente DX225LC- 7X lleva todo esto a un nuevo nivel. Además del sistema FEH, la máquina incluye otras funciones de serie como el guiado de máquina 2D integrado, control de máquina 2D semiautomático, receptor de láser, pared virtual EFence, sistema de pesaje y la mencionada tecnología completamente electrohidráulica (FEH), que es similar al sistema DEcopower VBO (purga virtual) que ahora se instala en el modelo DX225LC-7 estándar y en todas las excavadoras de orugas Doosan a partir de la DX350LC-7. De hecho, FEH es un sistema VBO sin líneas de presión de mando. Los joysticks y los pedales son completamente eléctricos, pero producen la misma sensación que los joysticks hidráulicos.

En el sistema FEH se envía una señal eléctrica al controlador central, por lo que es más precisa y proporciona información con más rapidez. Al suministrar la cantidad exacta de aceite que se necesita, la contrapresión y la pérdida de energía se eliminan. Como el sistema no utiliza presión de mando, se ahorra energía y combustible. De hecho, el sistema FEH ofrece una reducción importante del gasto de combustible del 8% en comparación con el sistema D-Ecopower VBO. Esto se suma a la reducción del consumo de combustible del 7% que ya ofrece la DX225LC-7 estándar en comparación con el modelo DX225LC-5 anterior.

Guiado y control de máquina
El sistema de guiado de máquina integrado de la DX225LC-7X utiliza los sensores instalados delante y en la carrocería para registrar la ubicación de cada dispositivo de trabajo, informar al operador y guiar la máquina. El operador recibe la información a través de indicaciones acústicas y visuales, lo que le permite controlar mejor la máquina en la dirección de desplazamiento elegida o prevista.

En el sistema de control a bordo de la máquina, los sensores montados en el frontal y la carrocería registran la ubicación de cada dispositivo de trabajo y mantienen/ajustan el funcionamiento de la parte delantera según lo planificado. De esta forma, cuando el operador utiliza el balancín, el cucharón o la pluma, estos siguen la línea prevista.

Gracias al receptor de láser, el sistema siempre recibe el punto de referencia, incluso cuando la máquina cambia de posición, y el operador no tiene que restablecerlo cada vez que la máquina se mueve.

LA TECNOLOGÍA COMPLETAMENTE ELECTROHIDRÁULICA (FEH) ES UN SISTEMA VBO SIN LÍNEAS DE PRESIÓN DE MANDO. LOS «JOYSTICKS» Y LOS PEDALES SON ELÉCTRICOS, PERO PRODUCEN LA MISMA SENSACIÓN QUE LOS HIDRÁULICOS.

La DX225LC-7X se entrega al cliente con todos los sensores calibrados. Sin embargo, aunque sea preciso calibrar los cucharones que vaya a usar el cliente, no se requieren herramientas especiales. El sistema pedirá al operador que introduzca las mediciones necesarias para finalizar el proceso de calibración y tardará cerca de una hora en calibrar tres cucharones.

Tres funciones principales
Las funciones de control de la máquina son tres y pueden activarse pulsando el botón adecuado: asistente de nivelación y asistente del cucharón, control de giro: asistente de giro y límite de giro, pared virtual: configuración techo/parte inferior/ pared/giro/evitar cabina/evitar orugas/ evitar hoja dózer.

Modo de asistente de nivelación: se puede activar y desactivar mediante el panel de instrumentos y el joystick. Cuando el asistente de nivelación está configurado, la pluma y el cucharón se iluminan en color verde en el icono del panel de instrumentos con arreglo al ajuste de modo.

Configuración del ángulo del cucharón: cuando el asistente del cucharón está activado, el ángulo actual se guarda en la memoria. Cuando el conductor acciona el joystick del cucharón, en la memoria se guarda el último valor después de detener la operación. Cuando el modo del asistente del cucharón está activo, el cucharón es de color verde en el icono del panel de instrumentos.

Sistema de pesaje y de elevación
La función de sistema de pesaje y asistente de elevación mide y muestra el peso actual del cucharón mientras el operador carga materiales y avisa al conductor cuando el peso total de la carga supera el valor previsto.

Doosan espera ofrecer todavía más prestaciones en la DX225LC-7X, y en la actualidad está trabajando en las características adicionales que ofrecerá la máquina en el futuro, incluidas las siguientes: actualización a GPS Trimble 3D completo (opcional), máquinas preparadas para Engcon de fábrica (conectar y usar) y cucharón inclinable para guiado de máquina 2D.


ESPECIFICACIONES DE LA EXCAVADORA DOOSAN DX225LC-7X

  • Cucharones: 1,28 m3
  • Peso operativo: 23,3 t
  • Profundidad de excavación (estándar delantera): 6590 mm
  • Alcance de excavación (estándar delantera): 9865 mm
  • Altura de excavación (estándar delantera): 9620 mm
  • Anchura total (con zapatas de 600 mm): 2990 mm
  • Altura (estándar delantera): 2890 mm
  • Longitud total en posición de marcha (estándar delantera): 9570 mm
  • Radio de giro trasero: 2909 mm
  • Potencia de tracción: 27,5 t
  • Fuerza de excavación en cucharón (ISO): 16,5 t
  • Fuerza de excavación en balancín (ISO): 13,4 t
  • Capacidad de elevación a alcance de 6 m: 8,65 t
  • Velocidad de desplazamiento: primera velocidad: 3,0 km/h || segunda velocidad: 5,5 km/h
  • Motor (SAE J1995, neto): Doosan DL06V de 6 cilindros, Fase V, 129 kW (174 CV) a 1800 rpm.
